給礦給水自動控制方案

                           ----礦漿濃度控制方案

一、基本概況

隨著近幾年國家加大對礦產資源的開發與利用，安全生產、機械化開采正在逐步的發展壯大，礦山自動化系統應運而生，大大的加快了礦產資源的開采，使得礦業經濟得到進一步發展。作為礦山生產系統的一部分，“自動化控制系統”在其中占據了很重要的位置，自動化系統運用當前先進的儀表、計算機和互聯網系統，減少大機械和高電壓因事故對人身和現場造成的傷亡并大大所以，提高了效率與礦藏開采的質量和效益，

本系統針對選礦廠生產部分作業環節，特別是關鍵工藝流程實施自動化監控，同時為選礦管理等業務環節提供基礎數據源，為選礦廠、礦業公司進行更加科學的經營管理與決策提供有力的支持。

二、設計思想

本方案設計遵循“科學合理、技術先進、運行可靠、操作方便”的原則。

1、采用先進成熟的技術?？刂葡到y(tǒng)硬件采用德國西門子公司的可編程序控制器（PLC）及中文操作面板(V4.0 STEP 7 MicroWIN SP6)進行設計。

2、選用可靠的、性價比最好的檢測儀表及控制設備,采用經生產實踐檢驗是成熟的、先進的自動控制設備；

3、系統具有實用性和易管理性

系統要符合給水給礦工藝的特點，功能完備、齊全，滿足選礦的生產和管理的需求，其設計和所使用的技術實用，易于管理，易于維護，防止操作過于繁瑣、技術復雜。

4、系統具有和開放性可操作性

系統設計開放性原則是指在軟、硬設備的互連上，系統升級、擴充和更新上，應用目標和功能變化上，以及在其它外界環境變化上，要有較強的開放適應能力；系統應盡量便于用戶的理解、學習、掌握和使用；人機界面友好，具有很強的在線幫助功能，方便操作和維護。

三、總體架構

本次項目的設計范圍可以分為三個層次：

1、現場控制級：自動控制產品的安裝、調試。主要包括自動給水、給礦濃度、磨機內料位監測、組態監控（可選）、LED顯示（可選）等。

2、過程監控級：建立統一的自動化監控平臺，對選礦自動化控制系統數據進行采集，對現場各受控設備的運行進行監視和控制，并提供數據接口供其它系統采集數據。

3、生產管理級（可選）：實現選礦信息的計算機管理。涵蓋記錄作業數據、跟蹤作業流程、生成報表，并為其它系統提供數據接口。

四、整體結構

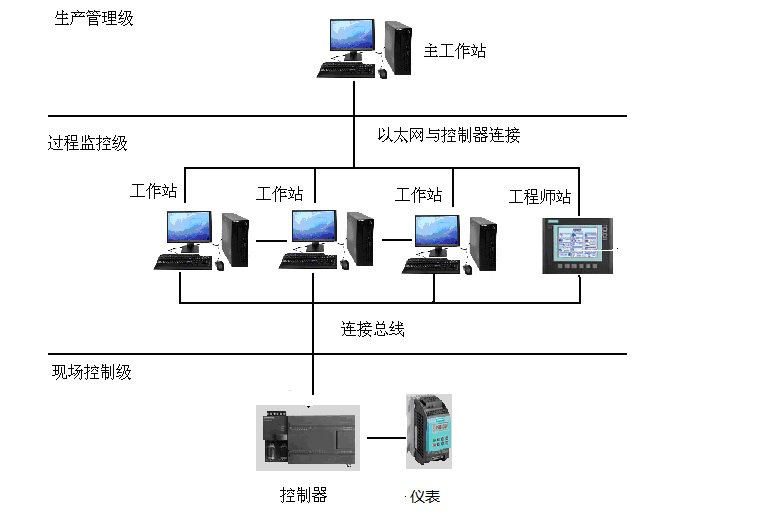

框架結構圖：

——圖（1-1）

自動化系統按功能化分為三個層次，即：現場控制級、過程監控級和生產管理級（過程監控及生產管理級可選）。

現場控制級：對現場設備進行檢測、控制；現場控制級采用基于可編程序控制器（PLC）的集散控制系統方案，確保系統的可靠性。包含皮帶秤狀態監控、磨機給料濃度控制、磨機自動加球機。各系統間通過網絡通訊和數據交換共同完成整個選礦自動化系統的過程控制。

過程監控級（可選）：可設置兩臺工控機；工控機互為備份，互為冗余，確保數據完整、準確。服務器將實時參數與畫面發布到企業局域網，供生產管理級調用。包含六個子系統：數據采集子系統、監控運行子系統、實時數據庫子系統、歷史數據庫子系統、圖形子系統和數據接口子系統。

生產管理級（可選）：通過組態軟件瀏覽，可以與局域網聯網，不同的局域網用戶享有不同的訪問權限，在計算機上可查看到現場所有設備的運行情況、生產情況和操作員日常操作情況；通過此種方法也便于廠領導調度、指揮生產。含六個子系統：組態瀏覽平臺、實時子系統、報表子系統、關系數據庫子系統、用戶管理子系統和數據通訊子系統，它們共同完成管理級的功能。

1、工作（操作）站

工作站是處理一切與運行操作有關的操作界面OI（Operator Interface）或人機界面HMI（Human Machine Interface）功能的網絡節點，主要是為系統的運行操作人員提供人機交互，使行操作員可以通過操作員站及時了解現場運狀態、各種運行參數的當前值、是否有異常情況發生等。同時通過輸入設備對工藝過程進行控制和調節，以保證生產過程的安全、可靠、高效、高質。

2、工程師站

工程師站是對組態工作和在線系統監督、控制、維護的網絡節點。其主要功能是提供對本系統組態、配置工作的工具軟件（即組態軟件），并當操作站在運行時實時地監視各個節點的運行情況，使系統工程師可以通過工程師站及時調整系統配置及一些系統參數的設定，使自動化系統隨時處在最佳的工作狀態中。

五、控制特點

  控制系統以生產安全、簡單實用、便于管理為主，主要以就地（開環/閉環）控制、上位機干預、集中管理為特點，同時實現網絡共享。同時可以實時監測生產指標，為日常生產提供數據依據。可以實時監測、控制、報警、順序停車、記錄實時數據、生成報表、歷史數據查詢等功能。

就地控制：利用PLC控制器實現對控制系統中的關聯設備的控制及監測，同時把設備狀態實時傳輸給上位機，使管理人員能夠在中心控制室的計算機上看到各個設備的運行狀態。

遠程干預（可選）：利用計算機和PLC控制器的強大通信功能，可以根據實際動態生產需求對其中設備進行遠程的控制，同時通過視頻系統的輔助，可以實現多個流程的無人值守，節省人員，減輕值班人員的勞動強度，實現人性化管理。

手自動轉換：通過控制柜上的手自動轉換按鈕，方便實現手動與自動的切換，滿足維修及其他工況的需要。

組態監控（可選）：可以連接計算機，運用力控軟件對現場的運行情況進行實時的畫面監控，如出現故障就可實時報警。

六、控制流程

本系統主要是針對給水、皮帶秤監控、磨機內物料監測、組態監控、LED顯示屏方面的控制，以下是這些自動控制的具體流程。

1、給水控制

控制原理：

結合所設置的球磨機內的濃度值、皮帶稱的實時給礦量、超聲波流量計給出當前水流量信號，由控制器計算并轉換為4～20mA信號給電動閥門，控制給水量，達到所設定的濃度范圍。

控制思路：

將超聲波流量計檢測得出水量的4～20mA實時流量信號傳給控制器，由控制器將超聲波流量計得出的實時流量值與預先設定好的濃度范圍做比較，經過控制器計算得出實際補償?shù)乃髁浚?jīng)控制器轉換輸出4～20mA信號給電動執行閥門，控制電動執行閥門的開度，達到理想的流量值。并將管路的實時水量在操作屏中實時顯示，同時系統操作屏增加人工干預按鍵，即：可以由人工在操作屏調節給水量。

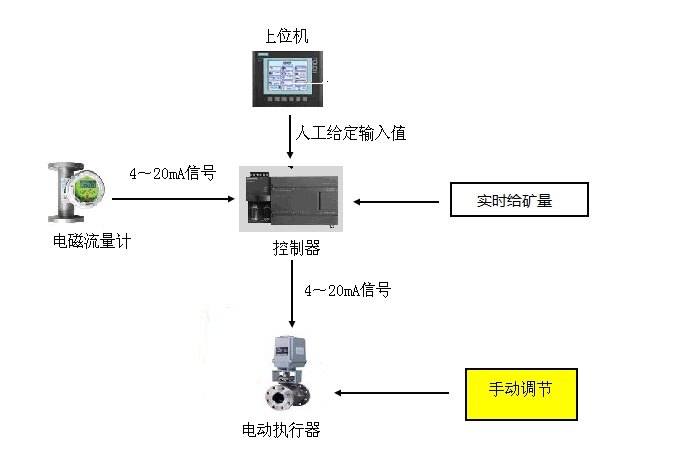

控制原理圖如下：

——圖（1-2）

2、皮帶秤實時礦量

   控制原理：

   通過皮帶稱所給出的給礦實時信號（包括：給礦量、皮帶速度等）以4～20mA信號的方式經過放大線路后送至運算器，產生脈沖數，得到這一周期的物料量。

控制思路：

當物料經過皮帶稱，皮帶秤的稱重傳感器就會感應，稱重傳感器即輸出正比于物料重力的電流(mA)信號，經放大器放大后送模/數轉換器變成數字量A，送到運算器；物料速度輸入速度傳感器后，速度傳感器即輸出脈沖數B，也送到運算器；運算器對A、B進行運算后，即得到這一測量周期的物料量。稱重出礦料重量，并對每一測量周期進行累計，即可得到皮帶上連續通過的物料總量。然后稱重總量數據傳送至控制器，經控制器傳輸至上位機中，可顯示出稱重物料的重量。

控制原理圖如下：

——圖（1-3）

3、磨機內物料監測（可選）

   控制原理：

通過磨音電耳實時監測球磨機內的物料位置，使物料保持在最佳的填充率范圍內使球磨機達到最佳的磨礦效率。

控制思路：

通過球磨機運行時所產生的噪音判斷球磨機內物料的的填充率，即：球磨機的噪音越大，填充率越低。PLC控制采集磨音電耳的實時4~20mA信號，經計算得出實時的填充率并顯示。

注：監測球磨機的填充率是希望達到球磨機工作效率最佳填充率范圍，提高磨礦效率。監測填充率最終目的是控制給礦量，結合目前現場的實際情況，給礦是由高位料倉的落差給料，如果需要控制給礦量則需要控制給礦皮帶的給礦速度。而給礦速度的調節需要變頻器，由于現場給礦皮帶無變頻器，無法控制給礦速度，所以磨機內物料監測作為可選部分。目前基于現場的實際情況，物料監測只能作為監測及報警的條件。

磨礦濃度控制最佳控制方式為：通過填充率控制給礦量，以給礦量的實際數值調節給水量。

4、組態控制（可選）

   控制原理：

   通過力控組態軟件對現場生產數據進行采集與過程控制，產生模擬運行環境，對畫面組態實施實時的監控與控制，通過組態軟件實現遠程控制和遠程干預。

   控制思路：

   本控制需要安裝力控組態軟件，即在計算機上安裝力控組態環境，通過互聯網或者以太網與控制器進行通信連接；連接完成以后，需要在力控軟件中建立監控畫面和實時數據庫，對畫面進行動畫連接與屬性設置，然后寫入腳本程序進行組態環境調試，與控制器進行通行連接，并進入運行環境監控，而達到控制要求。

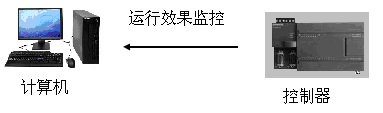

   控制原理圖如下：

——圖（1-5）

5、LED顯示屏（可選）

控制原理：

通過單片機AT89C51/AT89C52控制，利用數字電子電路原理，加放大電路放大信號，實現控制要求。

控制思路：

LED顯示屏是由LED點陣和led pc 面板組成，通過紅色，藍色，綠色LED燈的亮滅來顯示文字、圖片、動畫、視頻，內容可以隨時更換，各部分組件都是模塊化結構的顯示器件。其亮度高、工作電壓低、功耗小、大型化、壽命長、耐沖擊和性能穩定。

LED顯示屏通常由顯示模塊、控制系統及電源系統組成。常用的LED顯示屏的大小為16×16點、16×32點、32×64點等幾種組成，平均大小為40×250CM。首先，本控制系統需要連接好顯示模塊，顯示模塊是用數據線把每個大小為40×250CM顯示屏控制塊組合在一起，組成一個固定尺寸的顯示屏。然后輸入所要顯示的內容即數據信息，分別給LED顯示屏和控制塊通電，上電調試，即可運行。LED顯示屏的電源是獨立供電，一般需要直流24V電源，而控制線路需要直流6V電源，使控制線路供電與LED屏電源分開。

需要注意的是，LED顯示屏是微電子電路控制，所以要注意防潮，切不可過于潮濕，否則會破壞電子電路。

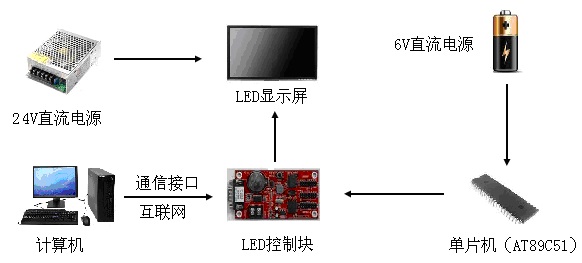

控制原理圖：

——圖（1-6）

7、遠程干預（可選）

通過RJ45通信協議，將上位機軟件中各設備的運行狀態、流量、給礦量、生產報表等相關信息傳輸至局域網，更方便的供管理層查看生產信息。可以添加遠程干預功能（不推薦）。

    流程圖如下：

——圖（1-8）

七、工藝所用設備及布線介紹

1、控制柜可以放置在控制室附近，也可以根據現場要求確定位置，控制柜一般采用2200*1000*800的GSD標準規，配置按照GB規范；

2、線纜分為控制線纜、電源線纜和通信屏蔽線。其中布線部分的通信電纜一律采用屏蔽線并穿鋼管并與動力線交叉走線。

3、控制器采用西門子S7-200及其擴展模塊，LED顯示屏采用單片機及其集成電路控制；經現場統計，現場所需要的控制點的點數為：輸入點3個，輸出點3個，報警指示占用2個開關量輸出點。依據S7-200的規定的點數及數量：S7-200 224可以控制開關量數量為128DI和128DO?？煽刂颇M量的數量為32AI和32AO?？蓴U展的模塊數量為7個。依據以上參數，所以我們將以S7-200及其擴展模塊做為首選控制器。

4、通信采用西門子以太網通信方式；

5、上位機軟件采用力控，畫面豐富直觀，使用方便，功能強大，可以連接數據庫；

6、其他電器元氣部件采用正泰；
