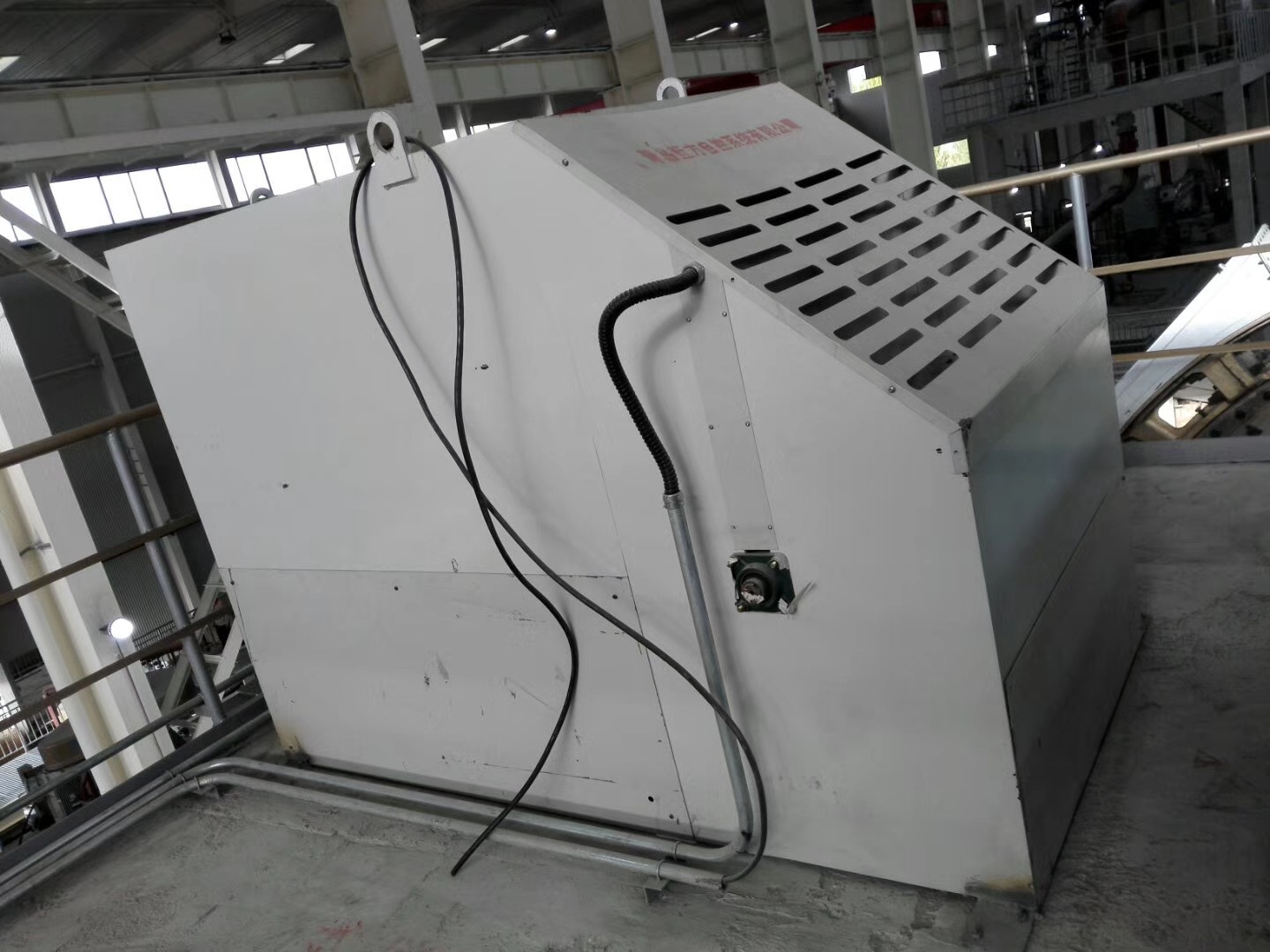

實例：自動加球機
一、概述
磨礦作業是礦石破碎過程的繼續，是分選前準備作業的重要組成部分。在選礦工業中，當有用礦物在礦石中呈細粒嵌布時，為了能把脈石從礦石中除去，并把各種有用礦物相互分開，磨礦細度與選礦指標有著密切的關系。在一定程度上，有用礦物的回收率隨著磨礦細度的減小而增加。球磨機在進行磨礦作業時，需要定時、定量、按比例地補充各種規格的鋼球， 以使磨機的填充率和球徑比保持在要求的范圍內，從而保證球磨機高效低耗地運行。部分礦業公司由于沒有適合現場要求的自動加球設備，使得球磨機一直沿用傳統的人工加球方式，不但工人勞動強度大，而且難以達到定時、定量、 按比例地補充各種規格鋼球的要求，影響了球磨機效能的很好發揮。
新型自動加球機是利用安裝在滾筒上的球爪進行隨機取球，然后通過光電檢測器進行非接觸檢測，并由可編程序控制器進行智能辨識和控制的智能型自動加球裝置，從根本上解決了以往加球機存在的鋼球卡、堵現象， 對直徑30mm以上的任意鋼球均能順利補加， 并能準確識別鋼球的類型和數量， 實現了多規格鋼球的混裝補加和控制。通過與進礦皮帶稱、磨機電耳的結合能夠更好的實現全自動加球，無人工值守。
二、設計思想
依自動加球機為主要執行機構，采用PLC控制器獲取進礦皮帶稱的進礦量和磨機電耳的反饋信號為主要依據，通過PLC控制器內部計算與比較結合選礦工藝計算出實時的球量與應補加的球量自動控制加球機的運行與停止。
在加球機球道部分安裝有計數傳感器，每個球經過球道時計數器自動計數，當達到工藝要求的數量時反饋信號給PLC控制器由PLC控制器控制加球機的停止。
自動加球機開啟、停止、加球個數等數據均來自進礦皮帶稱和磨機電耳的反饋信號比較得出。
三、全自動加球機系統的組成
1、電耳
電耳通過安裝在現場的特殊結構的探頭，接收磨機發出的噪聲，經屏蔽電纜傳輸儀器，轉換為數字分貝百分比顯示，同時輸出與分貝值成比例的4~20mA電流信號供后端PLC控制器采集使用。分貝值與磨內物料填充量成反比，正比于磨機發出的噪聲，因此它能定量的測量磨機負荷的大小。PLC控制器可以根據磨音的高低控制各種入磨原料的流量，從而實現對磨機負荷的控制，使磨機產量提高，電耗最低。其內部具有矯正信號源，以便PLC控制更好的采集其信號。
2、皮帶稱
電子皮帶秤是用于輸送系統中對散狀物料進行連續計量的理想設備，具有結構簡單、計量精確、操作方便、維護量小、便于系統管理等優點。稱重橋架安裝于輸送機架上，當物料經過時，計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器，產生一個正比于皮帶載荷的電壓信號。速度傳感器直接連在大直徑測速滾筒上，提供一系列脈沖，每個脈沖表示一個皮帶運動單元，脈沖的頻率正比于皮帶速度。PLC從稱重傳感器和速度傳感器接收信號，通過積分運算得出一個瞬時流量值和累積重量值。
3、PLC控制器
PLC控制器采用德國西門子公司的可編程序控制器及中文操作面板進行設計。主要功能有：可自動按設定時間或質量補加鋼球；可隨時切換到手動方式向球磨機連續補加鋼球；能自動識別所加鋼球的種類和數量，并在顯示器上累計歷史值和當班值；具有過載保護、系統聯鎖，故障自檢及說明、網絡通訊等功能。
4、檢測機構
由3對紅外傳感器組成，紅外傳感器反應靈敏，3對紅外傳感器并行排列，可以檢測出鋼球大小及個數。
5、傳動機構
傳動機構由低速三相異步電動機直接驅動，為系統提供動力，速度8r/min左右，或根據實際應用進行調整。
6、加球機構
自動加球機采用表面帶抓球爪的滾筒來完成對鋼球的抓取。抓球爪在滾筒表面呈螺旋形分布，每個抓球爪由3-4塊指板構成，并形成勺狀，可以抓Φ30mm～Φ125mm的任意直徑的鋼球。
